Erneuerung der Medientechnik des Hauptstandorts des DIN Berlin e.V.

Das Deutsche Institut für Normung e. V. (DIN) hat kürzlich die Kernsanierung ihres Hauptstandorts in Berlin geplant. Die komplette Erneuerung der Konferenztechnik aller Gebäude sei notwendig gewesen – um den Bereich der Audiotechnik hat Shure sich gekümmert.

Im Zuge der geplanten Modernisierung des Konferenzzentrums des DIN e.V. wurde die Medientechnik grundlegend neu konzipiert und installiert. Damit sich die Bild- und Tonsignale über den gesamten Standort des DIN Berlin verteilen lassen, wurden alle 13 Konferenzräume des Gebäudes neu mit Videokonferenztechnik ausgestattet – die beiden Konferenzzentren in angrenzenden Gebäudeteilen miteingeschlossen.

Neben der geforderten „Bring-your-own-device“-Videokonferenz-Tauglichkeit ist eine weitere Voraussetzung für das neue System gewesen, dass jede Quelle zu jeder Senke bzw. jedem Ausgabegerät weitergeleitet werden kann. So sollen in Zukunft wichtige Konferenzen in jeden Raum übertragen werden können. Für die Beratung, Planung, Produktdemonstration und Installation vor Ort war die Kuchem Konferenz Technik GmbH & Co. KG verantwortlich.

Umsetzung: Für jeden Konferenzraum die passende Lösung

Um die Forderungen zu erfüllen, wurde zunächst ein Campus-übergreifendes 4K-NVX-System von Crestron mit über 100 möglichen Teilnehmer:innen aufgesetzt, das ein freies Signalrouting der AV-Signale im gesamten Gelände ermöglichen soll. Dieses System sorgt zusammen mit 15 dezentralen, auf der Anlage verteilten Switchen und Biamp-Tesira-Servern für die nötige Kapazität bei der Verarbeitung von Audio- und Video-Signalen.

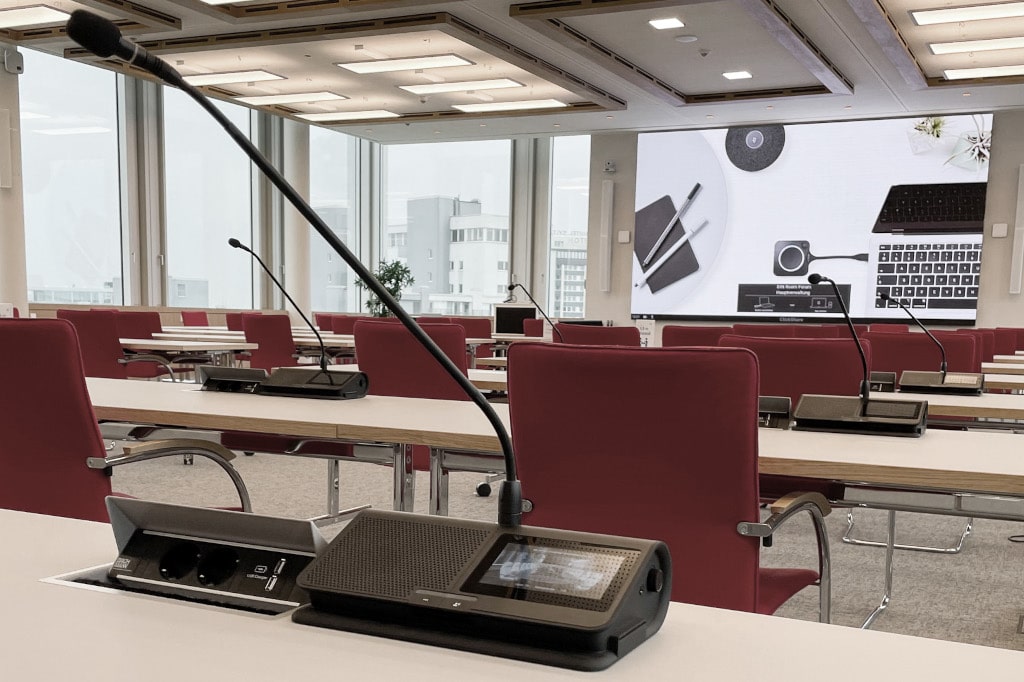

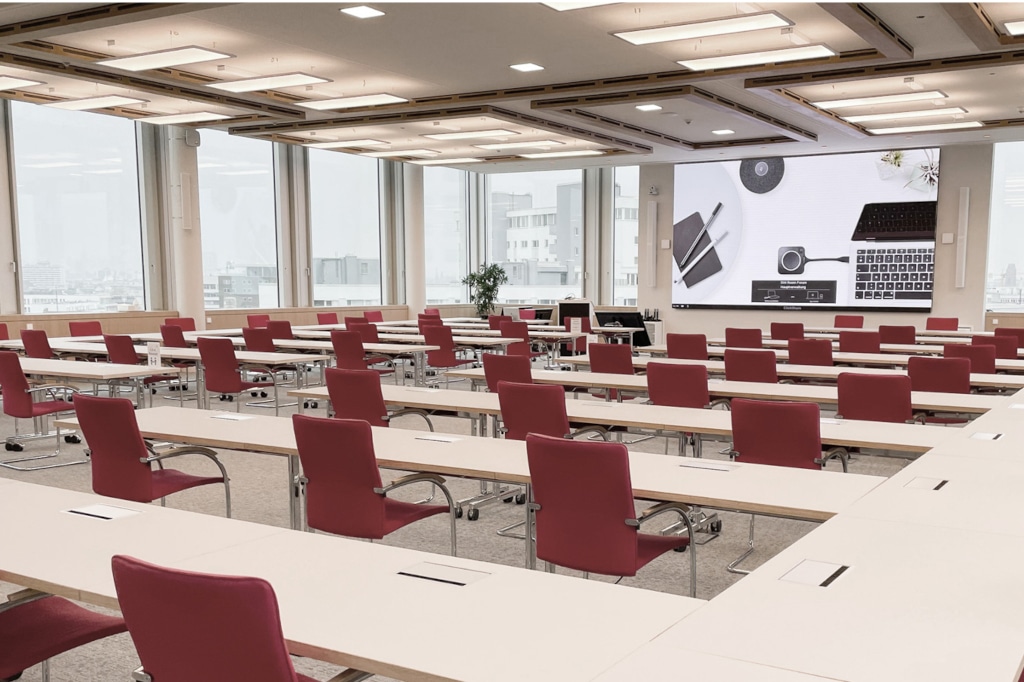

Mit dem Forum im neunten Obergeschoss wurde über den Dächern Berlins ein Konferenzsaal geschaffen. Mithilfe der fünf Meter breiten LED-4K-Wand und dem Soundsystem von HK Audio sollen alle benötigten Video- und Audio-Signale in hoher Qualität wiedergegeben werden können. Das Highlight sei hier die Konferenzanlage mit 91 drahtlosen Shure MXCW-Sprechstellen, über Funktionen wie Dolmetscher-Einbindung, Redezeit-Management und Abstimmungsfunktionen verfügt. Zusätzliche Optionen bieten diverse Shure MXW-Handsender und das barrierefreie Rednerpult mit Frontdisplay und MXCW-Schwanenhalsmikrofonen von Shure.

Alle MXCW-Sprechstellen, MXW-Hand- und Taschensender und die Rednerpultmikrofone sind Dante-kompatibel und können als Mikrofone für Videokonferenzen genutzt werden. Die MXCW-Anlage ist dabei so eingestellt, dass nur ein einzelner Teilnehmer bzw. eine einzelne Teilnehmerin zur selben Zeit redeberechtigt ist. Zwei zusätzliche mobile MXCW-Accesspoints können via Dante in beliebigen Konferenzräumen aufgestellt werden, so dass die Sprechstellen des Forums campusweit einsetzbar sind. Für die Übertragung und Aufzeichnung des Geschehens im Raum sorgen drei OneLink RoboShot-PTZ-Kameras, die zentral über ein Videopult bedient und abgemischt werden können.

Die zehn Besprechungsräume wurden mit Groß-Displays, digitalen PTZ-Kameras von Aver sowie Biamp Lautsprecher-Systemen ausgestattet inkl. drahtlosen Shure MXW-Handsendern und Biamp Parlé Beam-Tracking-Mikrofonie.

Sprachqualität, Handhabung und zentrale Steuerung

Alle Konferenzräume inklusive Diskussionsanlage und verbauter Funkmikrofonie können nicht nur für Meetings vor Ort, sondern auch für hybride Videokonferenzen genutzt werden. Die notwendigen Funktionen wie „Acoustic Echo Cancellation“ laufen dabei vollautomatisch im Hintergrund ab. Techniker:innen seien für den Betrieb nicht notwendig.

Durch die gezielt ausgesuchten Produkte biete das System unter anderem eine hohe Sprachverständlichkeit und -qualität, Flexibilität beim Konferenz-Setup durch mobile, drahtlose Sprechstellen und die Sicherheit durch verschlüsselte Funkübertragung. Besonders praktisch seien außerdem die Benutzerfreundlichkeit sowie die intuitive Bedienbarkeit und zentrale Steuerung der gesamten Konferenztechnik.
