Wireworx und Mevis.tv erneuern LED- und Regietechnik in der SCHARRena Stuttgart

Die Stuttgarter Mehrzweckhalle SCHARRena hat ihre Medientechnik umfassend erneuert. Insgesamt fünf großformatige LED-Installationen auf Basis von Unilumin-Systemen sorgen künftig für Spielanzeige, Information und Werbeflächen in der Arena. Die medientechnische Planung übernahm das Büro Wireworx, die technische Umsetzung das Systemhaus Mevis.tv. Das Projekt wurde in vier Monaten realisiert und musste termingerecht zum ersten Bundesliga-Heimspiel des Volleyball-Erstligisten Allianz MTV Stuttgart fertiggestellt sein.

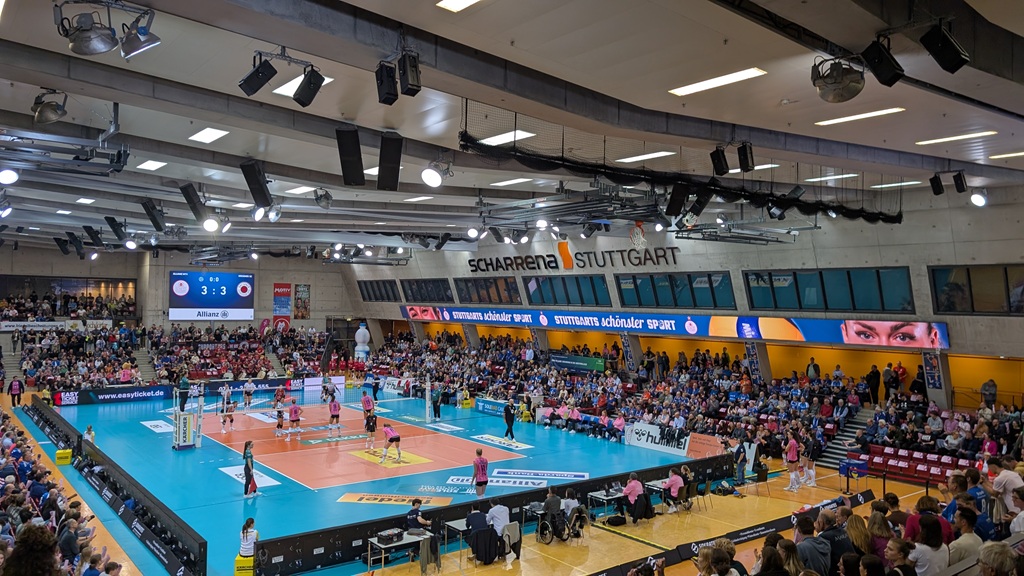

(Bild: Wireworx)

Die SCHARRena befindet sich direkt unter der Untertürkheimer Kurve der benachbarten MHP-Arena und bietet bis zu 2.251 Besuchern Platz. Die Arena wird vom Amt für Sport und Bewegung der Stadt Stuttgart betrieben und dient neben Volleyball auch als Austragungsort für Basketball, Fechten, Judo, Turnen, Tanzen und Profiboxen.

Sonderkonstruktion für 40-m-Banner

Technisch anspruchsvollstes Element der Installation ist ein rund 40 Meter langes LED-Werbebanner entlang der Hallenwand unterhalb der Untertürkheimer Kurve. Die Montagewand ist sowohl geneigt als auch gebogen, was eine speziell entwickelte Abhängekonstruktion erforderte. Vor der Montage wurden umfassende Messungen zur Lage des Bewehrungsstahls im Beton durchgeführt. Die Unilumin-USK-Module mit 3,9 mm Pixelpitch und bis zu 6.000 cd/m² sowie die Konstruktion mussten zudem die Ballwurfsicherheit nach DIN 18032-3 erfüllen.

Als Scoreboards im Innebereich kommen zwei rund 24 m² große Unilumin-USlim-II-Displays mit 2,5 mm Pixelpitch zum Einsatz, gespeist über NovaStar-VX1000-Controller. Zwei weitere Semi-Outdoor-Displays mit 3.500 cd/m² Helligkeit dienen in den Eingangsbereichen als digitale Informationstafeln. Die Inhaltsverwaltung erfolgt über das cloudbasierte NovaStar-VNNOX-System.

Flexible Regie für wechselnde Nutzer

Die neu erstellte Videoregie arbeitet mit einem Roland-V-80HD-Videomischer und ist bewusst auf einfache Bedienung ausgelegt – da in der SCHARRena auf Dauer kein technisches Personal an den Reglern sitzt. Moderne elektronische Schutzschaltgeräte von Siemens sollen Fehlauslösungen durch hohe Einschaltströme der LED-Systeme vermeiden und ermöglichen zugleich eine Integration in das vorhandene KNX-System der Haustechnik. Eine neue Glasfaserverkabelung verbindet Spielfeld und Regie. Drei zusätzliche Mini-Racks mit Blackmagic-Design-Monitoringlösungen und Signalwandlern ergänzen die Infrastruktur.

Da die LED-Module speziell für das Projekt gefertigt wurden und der ursprünglich geplante Seetransport den Zeitplan gefährdet hätte, stellten die Projektpartner kurzfristig auf Bahntransport um. „Die erfolgreiche Umsetzung zeigt, wie wichtig eine enge Verzahnung von Planung, Konstruktion und Integration ist”, erläutert Andreas Keinath, Fachplanung Medientechnik bei Wireworx.
