Hochauflösender Präsenzmelder

Der IR Quattro HD-2 24m von Steinel

Der Infrarot-Präsenzmelder IR Quattro HD-2 24m von Steinel soll bei der automatischen Lichtsteuerung mit herausragender Technik und Präzision punkten. Er ermögliche die Erfassung kleinster Bewegungen aus bis zu 10 m Höhe. Alle Einstellungen, die Inbetriebnahme sowie die Vernetzung erfolgen kabellos per Bluetooth Mesh.

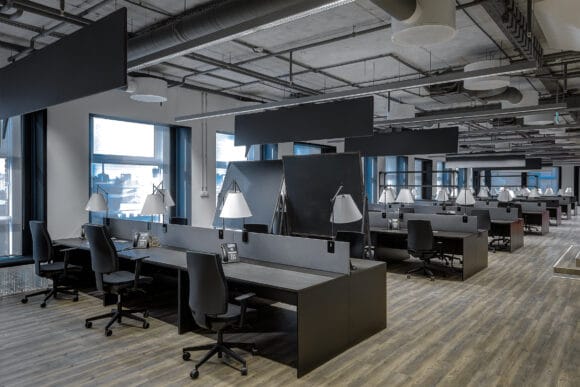

IR Quattro HD-2 24m, installiert(Bild: Steinel)

Der IR Quattro HD-2 24m sei sowohl für den Einsatz in Büros und Klassenräumen mit überwiegend sitzenden Tätigkeiten geeignet als auch in hohen Räumen wie Sporthallen, Besprechungs- oder Konferenzräumen. Er ist in sieben Schnittstellen-Varianten verfügbar. Eine zusätzliche Messung von Temperatur und Luftfeuchtigkeit soll mit den Bus-Schnittstellen IP, KNX und DALI-2 IPD möglich sein.

Anzeige

Raumtypische Erfassung

Der IR Quattro HD-2 24m besitzt einen 360-Grad PIR-Sensor mit 5.200 Schaltzonen für die Erfassung kleinster Bewegungen. Seine quadratische Linse ermöglicht eine raumtypische Erfassung. Der echte Präsenzbereich umfasst 81 m² (9 x 9 m). Bei tangentialer Erfassung weist er eine Reichweite von 576 m² (24 x 24 m) auf. Die Einstellung der Reichweite könne mechanisch angepasst werden.

Bedient und vernetzt per Bluetooth

Mithilfe der Steinel Connect App wird der IR Quattro HD-2 24m per Bluetooth vom Boden aus eingestellt und bedient – der Einsatz einer Leiter ist nicht mehr erforderlich. Gerade bei einer Installation in großer Höhe ist dies praktisch. Mehrere Sensoren lassen sich zudem per Bluetooth miteinander vernetzen und gruppieren. Dies mache eine aufwändige Kabelverlegung überflüssig. Gerade im Bereich der Renovation sei dies besonders vorteilhaft.

Präzise Erfassung

Vier Pyro-Sensoren mit DSP (Digital Signal Processing) erkennen die Infrarotstrahlung von Menschen. Sie können via Steinel Connect App aktiviert oder deaktiviert werden. Zudem kann ihre Sensitivität elektronisch eingestellt werden. Eine Photodiode misst die Helligkeit eines Raumes für die automatische Lichtsteuerung.

Der IR Quattro HD-2 24m von Steinel ist als Aufputz- und Unterputz-Variante mit den Schnittstellen COM1, COM2, DALI-2 APC, DALI-2 IPD, KNX, IP sowie BT IPD (Slave) erhältlich. Mittels Deckeneinbau- Adapter kann eine Unterputz-Variante bei den Schnittstellen KNX und COM1 zu einer Deckeneinbau- Variante gemacht werden.

IR Quattro HD-2 24m: Unterputz-Version
IR Quattro HD-2 24m: Unterputz-Version mit Lastteil
IR Quattro HD-2 24m: Aufputz-Version
IR Quattro HD-2 24m: Deckeneinbau

Technische Daten (Stand: Februar 2022 – Änderungen vorbehalten):

  • IR Quattro HD-2 24m
  • Abmessungen (H x B x T): 103 x 103 x 69 mm
  • Abmessungen (H x B x T) AP: 123 x 123 x 64 mm
  • Sensortyp: Passiv-Infrarot
  • Einsatzort im Innenbereich von Gebäuden
  • Montage an der Decke
  • Empfohlene Montagehöhe: 2,5 – 10 m
  • Erfassungsquadrat Präsenz: max. 9 x 9 m (81 m²)
  • Erfassungsquadrat Tangential max. 24 x 24 m (576 m²)
  • Reichweite mechanisch einstellbar
  • Sensorik: 5.200 Schaltzonen
  • Einstellungen via: Bluetooth, STEINEL Connect App
  • Schutzart (IP): IP20
  • Schutzart (IP) mit AP Box: IP54 (AP-Versionen) / IP 20
  • Schutzklasse II
  • Temperaturbereich: -25 – +50° C
  • Gehäuse: UV-beständig, lackierbar

Unverbindlicher Verkaufspreis (zzgl. MwSt.):

  • IR Quattro HD-2 COM1 183,00 Euro
  • IR Quattro HD-2 COM2 199,00 Euro
  • IR Quattro HD-2 DALI-2 APC 241,20 Euro
  • IR Quattro HD-2 DALI-2 IPD 188,00 Euro
  • IR Quattro HD-2 KNX V3.5 203,10 Euro
  • IR Quattro HD-2 IP 261,30 Euro
  • IR Quattro HD-2 BT IPD (Slave) 165,90 Euro

Herstellergarantie für Unternehmer von 5 Jahren gilt gemäß den aktuellen Garantiebedingungen.

Weitere Informationen finden Sie hier.
